영상 송출
VIDEO MIXER
비디오 스위쳐로 채널을 전환하고 전환 효과를 적용하기
개요#
비디오 믹서는 최대 15채널의 소스 영상을 실시간으로 선택·전환하는 기능입니다. 프리뷰와 프로그램 채널을 직관적으로 선택하고, 다양한 전환 효과·전환 시간과 함께 Take·Cut을 사용할 수 있습니다.
송출 영상 전환#

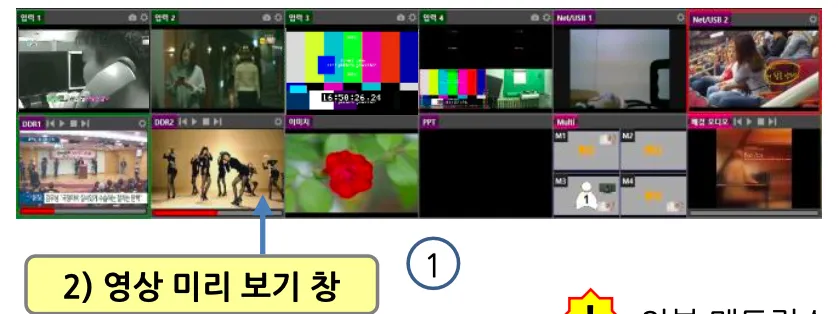

입력 확인
영상 미리보기 창에서 입력 채널 신호를 확인합니다.

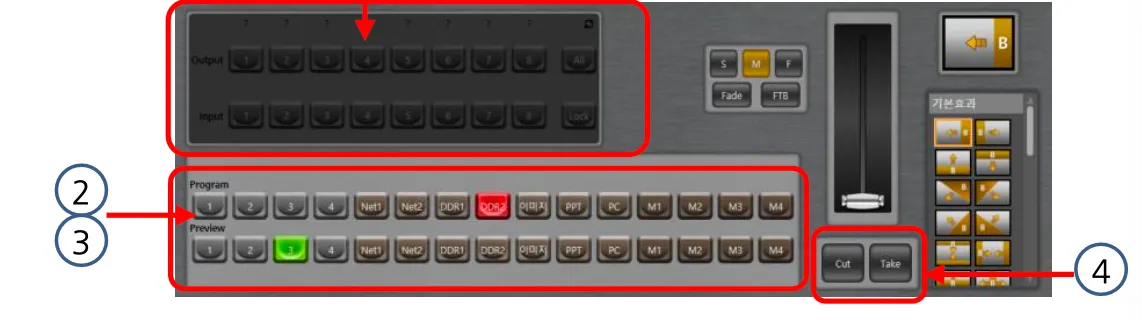

프로그램 채널 확인
현재 송출 중인 채널이 표시됩니다. 선택 범위는 외부 입력 14, DDR1·2, Still, PPT, PC, M1M4 의 15개 채널입니다.
프리뷰 선택
다음에 송출할 채널을 프리뷰로 지정합니다.
전환
CUT 또는 TAKE 버튼을 누르면 프리뷰 채널이 프로그램으로 송출됩니다.

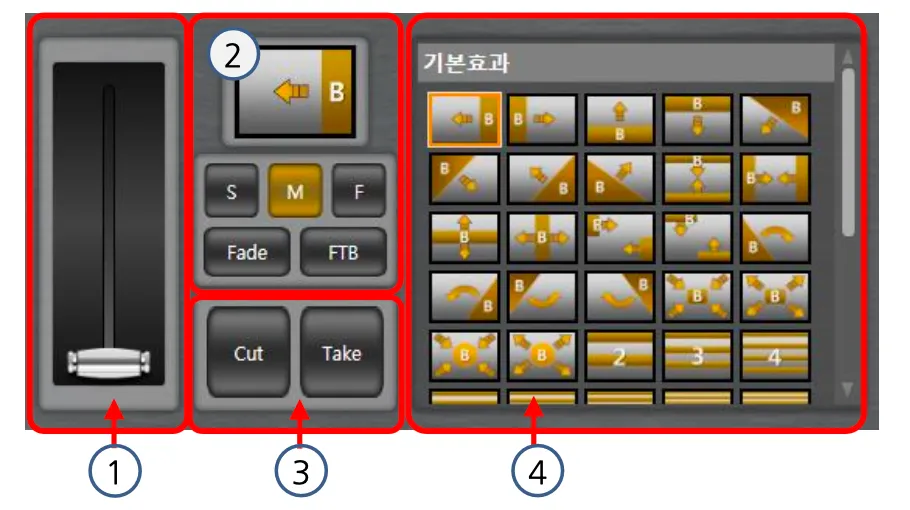

전환 효과#
Fade·Wipe·Panning·Mix 등 약 40가지 효과와 사용자 지정 효과를 지원합니다. 수동 전환용 T-BAR 로 전환 위치를 직접 조작할 수도 있습니다.
전환 시간은 S·M·F 버튼으로 지정합니다.
| 버튼 | 속도 | 시간 |
|---|---|---|
| S | Slow | 약 2초 |
| M | Medium | 약 1초 |
| F | Fast | 약 0.5초 |
| 효과 | 설명 |
|---|---|
| Fade | TAKE 시 PGM·PRV 화면이 Dissolve로 합성되며 전환 |
| FTB | Fade thru Black — 화면이 서서히 검정으로 갔다가 다시 전환 |
NOTE
전환 효과는 M1~M4 · PC · PPT 전환 시에는 적용되지 않습니다.
- CUT — 프리뷰 채널을 즉시 프로그램으로 송출
- TAKE — 설정된 전환 효과를 적용하며 송출
사용자 지정 전환 효과#
도형·문자 등의 개체를 직접 만들어 전환 효과로 적용할 수 있습니다. 효과 선택 창에서 사용자 효과 아이콘을 선택한 뒤, 마우스 오른쪽 버튼으로 관리합니다.
| 동작 | 방법 |
|---|---|
| 추가 | 새 효과 작성 — 새 아이콘 생성 |
| 편집 | 수정할 아이콘 선택 후 효과 편집 |
| 삭제 | 삭제할 아이콘 선택 후 오른쪽 버튼 → 삭제 |
