설치 & 연결
입출력 신호 연결
본체 전면·후면 단자와 영상·오디오 신호 연결 방법
본체의 전면·후면 단자 구성과 영상·오디오 신호를 연결하는 방법을 정리합니다.
전면부 (Front)#
| 번호 | 명칭 | 설명 |
|---|---|---|
| 1 | Power 버튼 | 시스템 동작을 켜고 끄는 버튼 |
| 2 | Reset 버튼 | PC를 강제로 재부팅·리셋 |
| 3 | USB 2.0 | 전면 USB 2.0 인터페이스 |
| 4 | ODD | CD-RW / DVD Multi R/W |

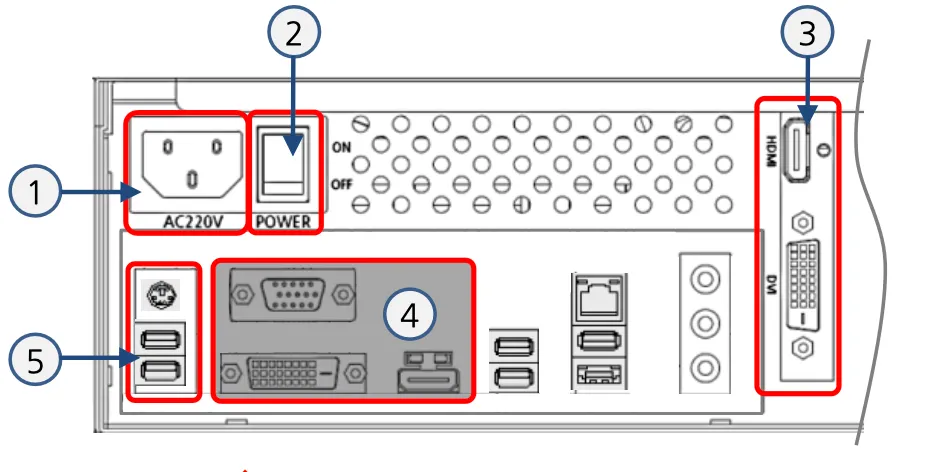

후면부 (Rear)#
| 번호 | 명칭 | 설명 |
|---|---|---|
| 1 | AC 전원 | AC 220V 60Hz 입력 |
| 2 | 전원 스위치 | AC 공급 전원 ON/OFF |
| 3 | 기본 메뉴 HDMI | 듀얼 모니터용 연결 단자 |
| 4 | 확장 모니터 HDMI | 미사용 |
| 5 | USB | 키보드·마우스 연결 |

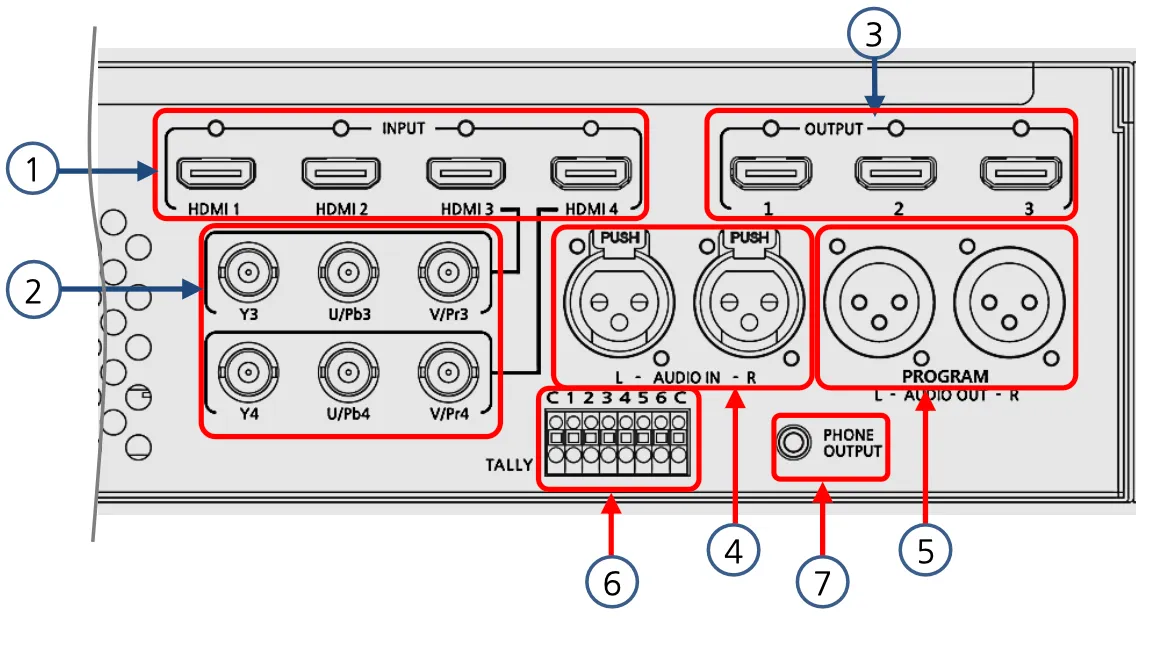

신호 입출력 단자#
- HDMI 영상 입력 단자
- YPbPr 영상 입력 단자 — 3·4번은 HDMI 3·4번과 겸용으로 선택 (
YPbPr 3 ↔ HDMI 3,YPbPr 4 ↔ HDMI 4) - 출력 1·2·3 단자
- 외부 Audio XLR 밸런스 입력
- 외부 PGM Audio XLR 밸런스 출력
- Tally 출력 (Open/Closed 접점)
- PGM 오디오 출력 (3.5mm)

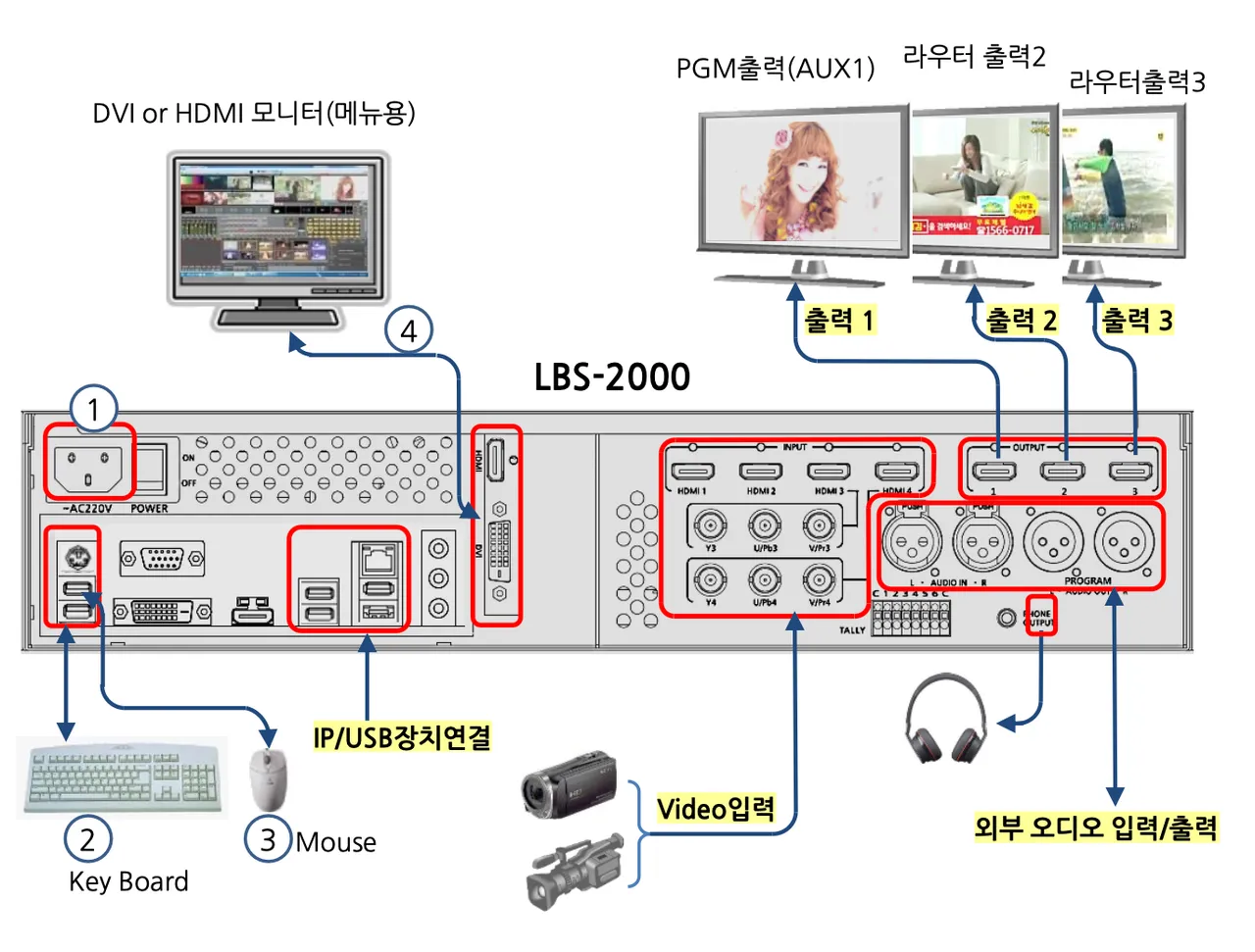

기본 연결 순서#
전원 연결
AC 220V 전원 플러그를 삽입합니다.
입력 장치 연결
키보드와 마우스를 USB 단자에 연결합니다.
모니터 연결
HDMI 출력 케이블을 차례대로 연결합니다.
영상·음성 신호는 연결 도면을 참고하여 연결합니다.

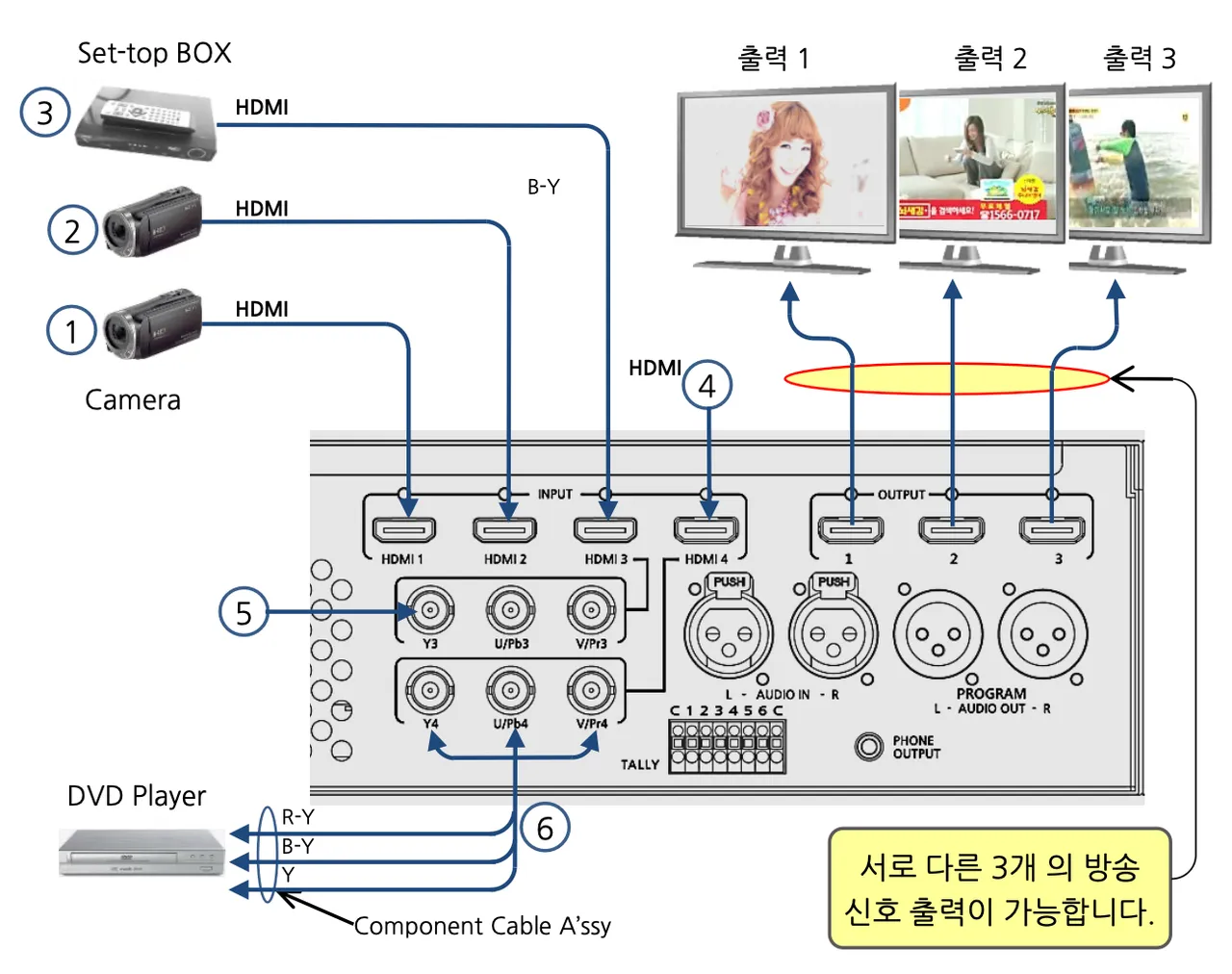

영상 입력 연결#
외부 비디오 입력은 1~6번 채널까지 사용할 수 있습니다. 단, HDMI 3·4번과 YPbPr 5·6번 입력은 서로 겸용이므로 둘 중 하나를 선택해 사용합니다.

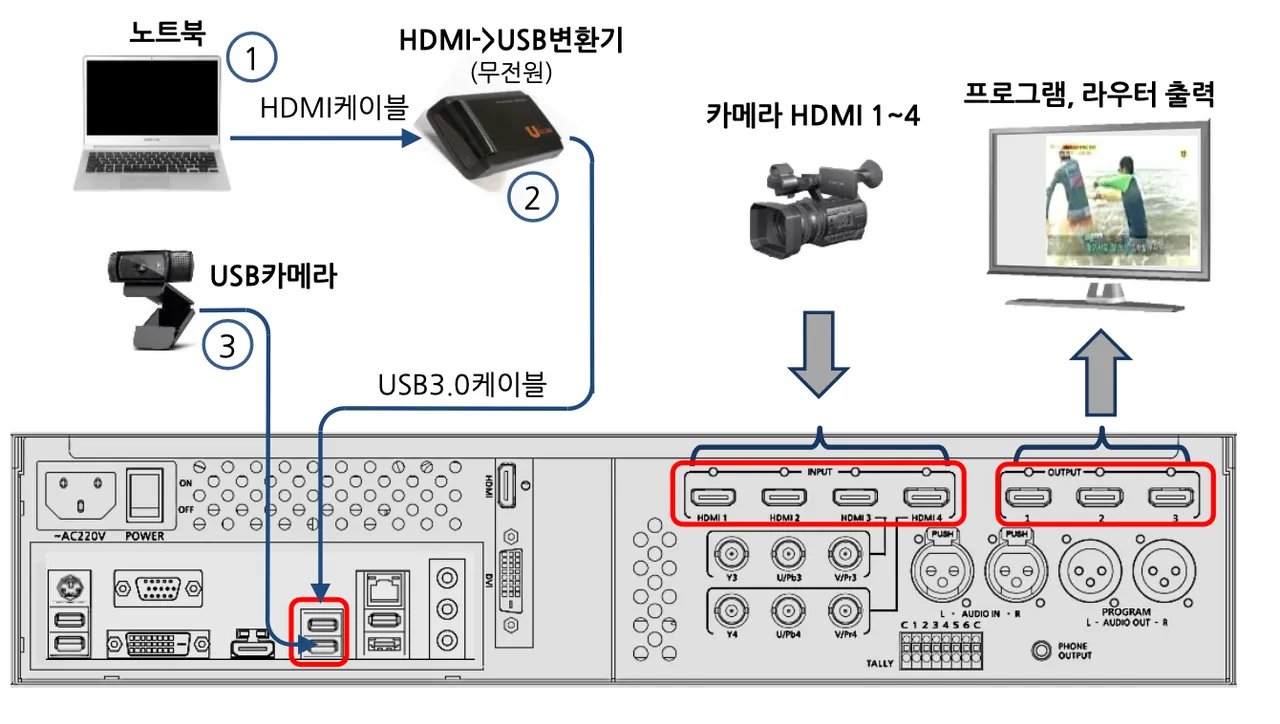

USB 영상 입력 확장#
노트북 등의 추가 HDMI 신호를 USB 컨버터로 변환해 본체 USB 단자에 연결하면, 입력 5·6번 채널로 최대 2개까지 확장할 수 있습니다.
노트북 → 컨버터 (HDMI)
노트북과 컨버터 사이를 HDMI 케이블로 연결합니다.
컨버터 → 본체 (USB 3.0)
컨버터의 USB 3.0 출력을 본체 후면 USB 단자에 연결합니다.
USB 카메라(웹캠)를 연결할 때는 카메라가 지원하는 해상도·프레임을 확인해 용도에 맞게 설치합니다.
TIP
노트북 출력 해상도는 1920 × 1080 을 권장합니다.

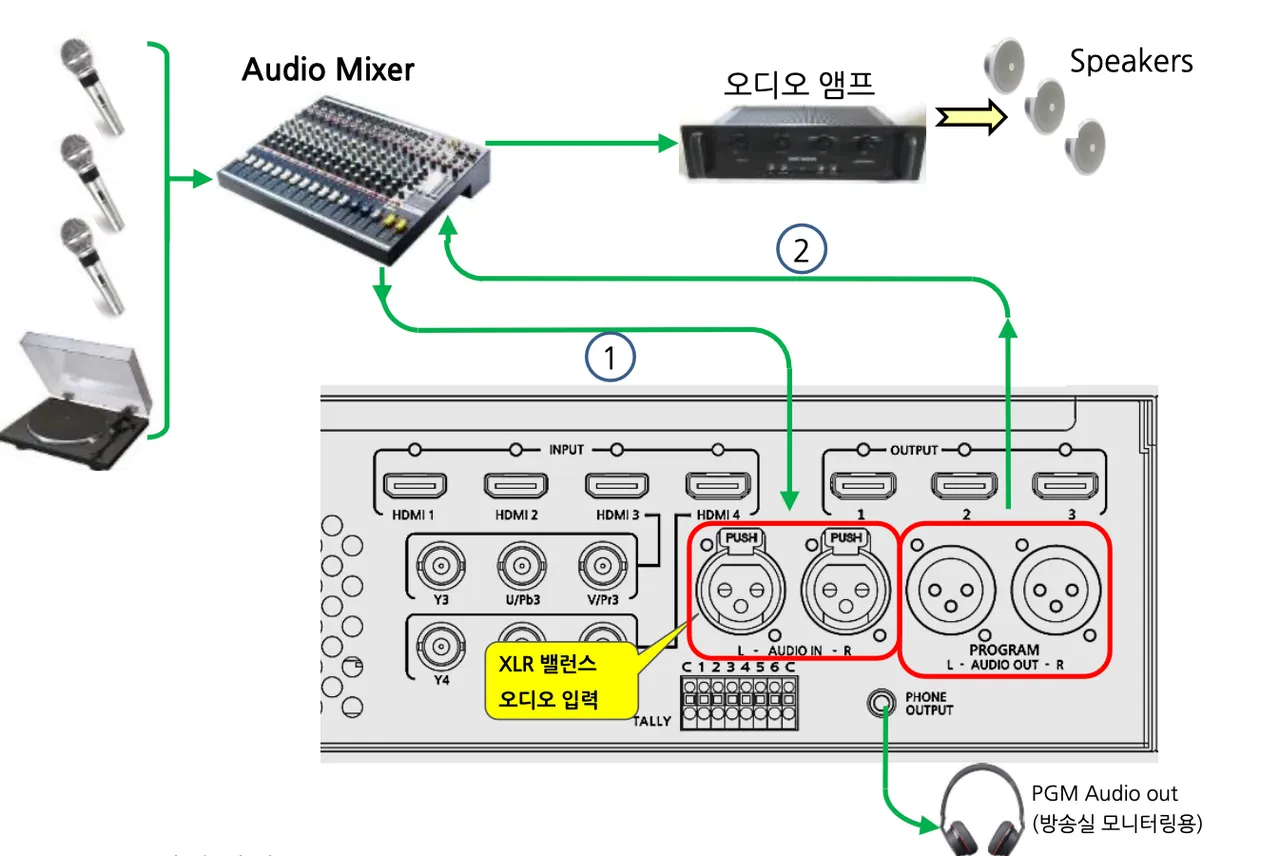

오디오 연결#
외부 믹서 → 본체 (입력)
외부 오디오 믹서의 출력을 본체의 오디오 입력 L/R XLR 단자에 연결합니다.
본체 → 외부 믹서 (출력)
본체의 프로그램 오디오 출력을 외부 오디오 믹서 입력에 연결합니다.
밸런스 연결 주의
- 밸런스 입출력이므로 핀 번호와 + / − 극성을 반드시 확인하세요.
- 밸런스 ↔ 모노 방식을 상호 연결하면 신호 이득이 1/2로 저하됩니다.
