AUDIO MIXER
오디오 믹서의 채널 제어, 출력 모드, 외부 출력 지연 설정
개요#

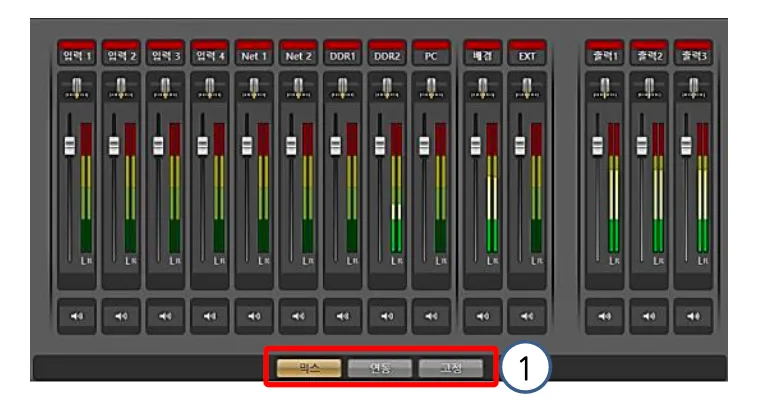

오디오 믹서는 영상 입력 4채널, NET/USB, 외부 오디오, 동영상 등 PGM용 10채널 스테레오 입력과 출력 1·2·3의 조정 기능을 제공합니다.
채널 제어#
| 기능 | 방법 |
|---|---|
| 음소거 | 하단 스피커 표시를 클릭해 Mute/해제. 음소거되면 상단 빨간 바가 꺼지고 출력 차단 |
| 음량 조정 | 상하 컨트롤 바로 제어 |
| L/R 밸런스 | 상단 좌우 조절 레벨 바를 마우스로 이동 |
오디오 출력 모드#
| 모드 | 동작 |
|---|---|
| 믹스 | 스위쳐 선택과 무관하게 항상 모든 오디오 채널을 합성 출력 |
| 연동 | 스위쳐에서 PGM으로 선택된 채널의 오디오만 출력 |
| 고정 | 스위쳐 선택과 무관하게 지정한 채널만 출력 (채널명 클릭으로 고정) |
NOTE
PC 모드 오디오 는 PPT·인터넷 등 PC 모드에서 자체 오디오를 재생할 때 음량을 조정하는 용도로 사용합니다.
외부 오디오 출력 지연#
외부 XLR·Phone 출력에는 항상 프로그램 영상의 오디오가 출력됩니다. 현장 결선이나 장비 특성에 따라 영상과 음성에 시간차가 생길 수 있는데, 지연 기능으로 오디오를 원하는 만큼 늦출 수 있습니다.
| 항목 | 범위·설명 |
|---|---|
| 딜레이 시간 | 0 ~ 1초 |
| 폰 오디오 볼륨 | 후면 Phone 출력 레벨 제어 |
주의
오디오 지연은 외부 XLR / Phone 출력 단자에만 적용됩니다.
