입력 출력 설정

개요#

시스템을 사용하려면 입출력과 각 기능의 설정을 미리 맞춰야 합니다. 초기에는 기본 동작 상태로 설정되어 있으며, 사용 환경이나 신호 사양이 바뀔 때 세부 설정을 변경할 수 있습니다.

설정은 두 곳에서 할 수 있습니다.

Live 입력 창에서는 크로마키 설정도 지원합니다.

Live 입력 1~4는 모두 동일한 방식으로 설정합니다.

입력 정보 — 신호가 자동 인식되어 해상도가 표시됩니다. 외부 영상은 1920×1080, 1280×720, NTSC, PAL 입력이 가능합니다.
크로마키·루마키 — 해당 채널의 키 설정을 지정합니다. (자세한 내용은 크로마키 설정 참고)

입력 3·4번은 HDMI와 Component(YPbPr)를 겸용합니다. 신호에 맞게 선택하면 입력 해상도는 자동으로 적용됩니다.

Net/USB는 2개 채널이 있으며 채널마다 네트워크 동영상·USB 입력장치·BLC-300 중에서 선택합니다.

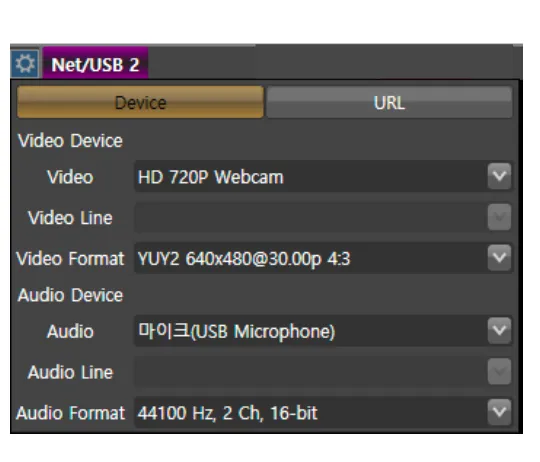

'Video' 항목에서 사용할 장치를 선택합니다.

USB 카메라가 지원하는 해상도를 설정합니다. (카메라마다 지원 범위가 다름)

카메라에 부착된 마이크나 USB 마이크를 오디오 디바이스로 지정합니다.

주의

USB 카메라를 연결해도 나타나지 않으면 드라이버를 재설치하거나 PC를 재부팅하세요.

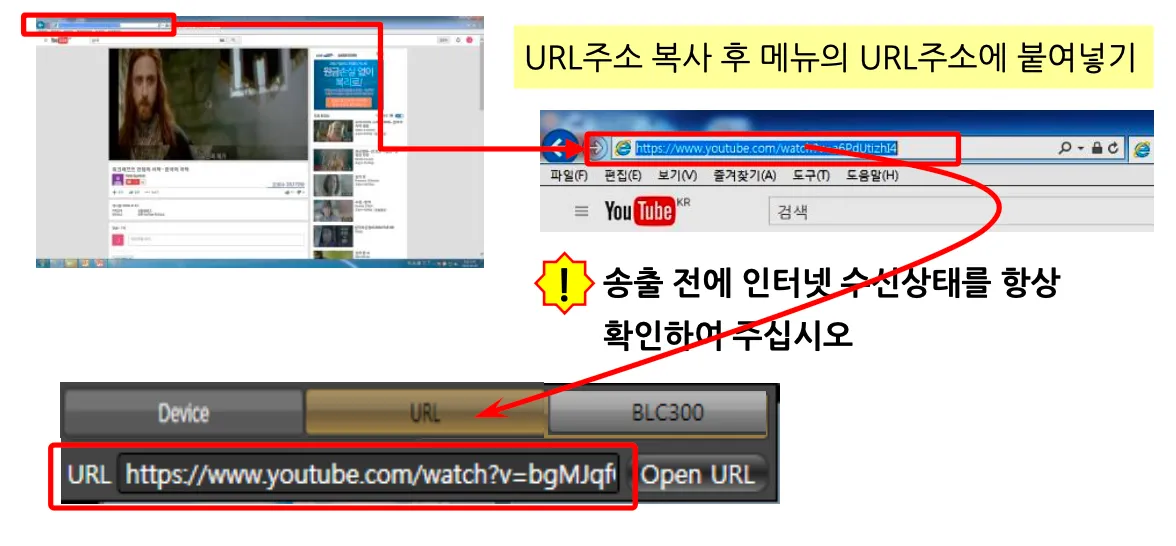

유튜브 영상 창 상단의 주소를 복사한 뒤, 메뉴의 URL 주소창에 붙여넣습니다.

메뉴 하단의 영상 갤러리 탭에서 송출 대기 창으로 지정하면 DDR·이미지·PPT·PC·M1~M4 미리보기 창에 표시됩니다.

항목	설명
DDR	동영상 송출 대기. 기어 아이콘으로 송출 후 대기 상태(처음/일시정지/재생)와 반복 지정
이미지	프리셋 창에서 선택한 이미지를 표시
PPT	프리셋 창에서 선택한 PPT 페이지를 표시

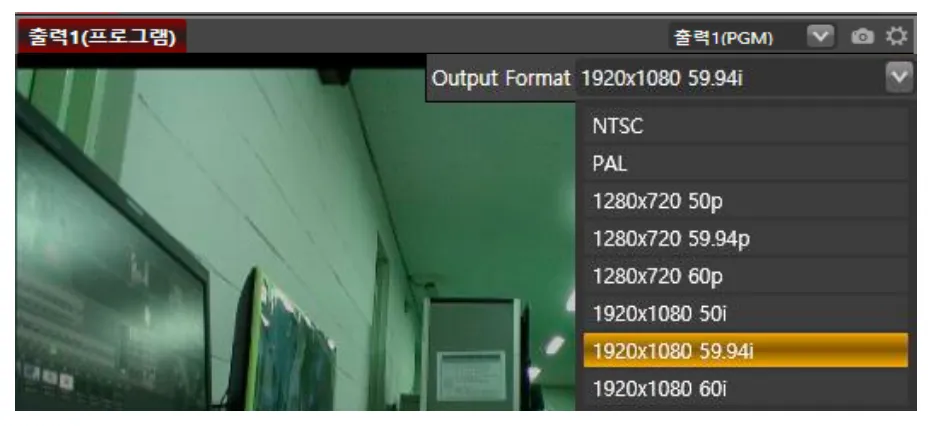

3개 출력에 각각 신호 포맷과 해상도를 설정합니다. 표준 출력 해상도는 1920×1080 59.94i 입니다.

해상도 불일치 주의

입력과 출력의 해상도나 프레임 주파수가 다르면, 스크롤 자막 이동 시 떨림과 노이즈가 발생할 수 있습니다. 가능하면 동일하게 설정하세요.

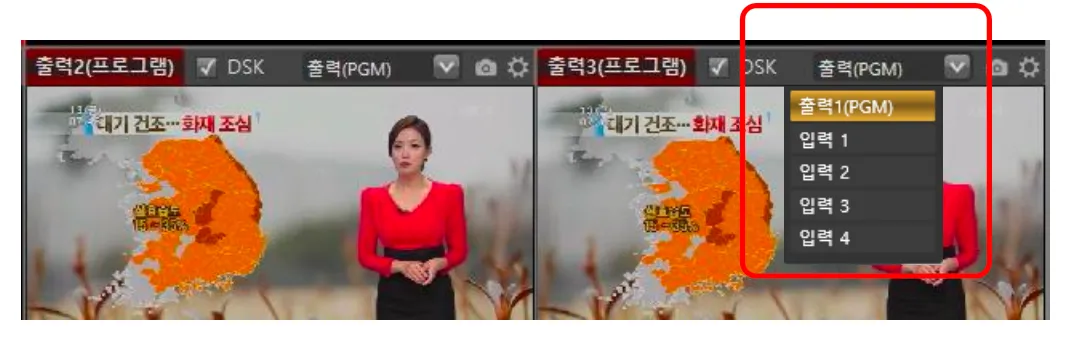

각 출력은 '프로그램' 또는 '입력 1~4' 중에서 선택해 내보냅니다.

프로그램(PGM) 선택 — 스위쳐·오디오 믹서·오디오 지연·M1~M4·DDR·PPT 등 모든 제어가 적용되는 출력입니다. 선택하면 '출력 N(프로그램)'으로 빨간색 표시됩니다.
입력 1~4 선택 (라우터 출력) — SUB 탭에서 소스를 선택해 그대로 출력합니다. 동영상·이미지·멀티뷰 송출은 반드시 프로그램(PGM) 으로 선택해야 합니다.

Live 입력 1~~4와 출력 1~~3에는 영상 캡처 기능이 있습니다. 상단의 카메라 아이콘을 누르면 1280×720 크기의 이미지 파일로 저장됩니다.
